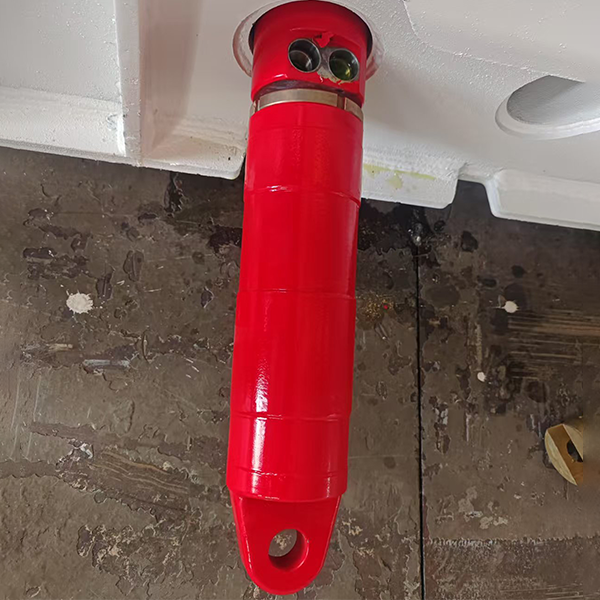

Боковой толкающий домкрат
Боковой толкающий домкрат является ключевым компонентом для позиционирования гидравлической крепи, в основном применяется для регулировки положения крепи и управления креплением горных выработок.
Описание
маркер
Наименование: Силовой цилиндр (домкрат)
Модель: Боковой толкающий домкрат (Гидравлический)
Краткое описание:
I. Ключевое назначение бокового толкающего домкрата
Боковой толкающий домкрат является ключевым компонентом для позиционирования гидравлической крепи, в основном применяется для регулировки положения крепи и управления креплением горных выработок. Его основные функции включают:
1. Боковая фиксация крепи
- Управление выдвижением боковых ограждающих плит (ход обычно 200–400 мм)，обеспечивая плотное прилегание между соседними крепями
- Предотвращение попадания породы из кровли в забой через зазоры крепи (сокращение вывалов породы >90%)
2. Выпрямление линии забоя
- Коррекция змеевидного смещения крепи через групповое управление боковыми домкратами (точность выпрямления ±50 мм)
- Синхронизация с лазерной системой наведения в автоматизированных забоях
3. Против опрокидывания и скольжения
- Обеспечение боковой поддерживающей силы в пластах с углом падения >15°，предотвращая сползание группы крепей
- Боковое усилие единичного домкрата достигает 80–150 кН
4. Защита от перегрузки
- При смещении крепи вследствие горного давления，гидравлическая амортизация предотвращает повреждение конструкции
II. Технологические преимущества бокового толкающего домкрата
1. Компактная конструкция
- Плоский гидроцилиндр:
Толщина всего 120–180 мм, адаптирован для узких межкрепежных пространств
Ступенчатый шток поршня обеспечивает максимальное усилие при малом ходе
- Универсальный шарнир:
Шаровое соединение допускает отклонение ±8°, предотвращая заклинивание при деформации крепи
2. Интеллектуальная система управления
- Давление-перемещение двойная обратная связь:
Встроенный магнитострикционный датчик перемещения (точность ±0,5 мм)
Мониторинг сопротивления выталкивания в реальном времени, автоматическая сигнализация при превышении
- Алгоритм групповой координации:
Предустановка кривых конвейера в электро-гидравлической системе (PM4)，реализация волнообразного продвижения крепей
3. Сверхизносостойкий исполнительный механизм
- Усиление штока поршня:
Технология наплавки поверхности повышает износостойкость на 30%
- Специальная система уплотнений:
Основное уплотнение: модифицированное полиуретановое U-кольцо + усиленный арамидом стопор (стойкость 40 МПа)
Пылезащита: трехуровневая лабиринтная структура, эффективность пылезащиты повышена на 70%
4. Высокоэффективная гидравлическая система
- Двухскоростное управление:
Быстрая передача (0,2 м/с) для обычной регулировки, медленная передача (0,05 м/с) для точного позиционирования
5. Адаптация к экстремальным условиям
- Взрывозащищенная конструкция:
Соответствие сертификации IECEx, применимо для шахт с высокой метанообильностью
- Низкотемпературное усиление:
Специальное гидравлическое масло при -40℃, пусковое давление <5 МПа
III. Направления технологического развития
1.Модернизация интеллектуального мониторинга:
Разработка микро-позиционных датчиков на базе MEMS，реальное время контроля контактного давления боковых плит
2. Применение новых материалов:
Испытания уплотнительного материала из графен-усиленного полиуретана (увеличение срока службы в 3 раза)
3. Интеграция цифрового двойника:
Предварительное моделирование процесса бокового выталкивания в виртуальной модели крепи，оптимизация управляющих параметров
Боковой толкающий домкрат как «эксперт точной настройки гидравлической крепи» демонстрирует технологическую ценность через:
Точное управление — миллиметровая точность позиционирования обеспечивает прямолинейность забоя
Двойная защита — механическое уплотнение + интеллектуальный мониторинг исключает вывалы породы
Быстрое реагирование — выполнение аварийного действия против опрокидывания за 0,2 секунды
С развитием интеллектуальных сенсорных технологий и износостойких материалов，новое поколение домкратов реализует:
- Адаптивное регулирование усилия на основе анализа распределения давления
- Пожизненная безобслуживаемая конструкция с самовосстанавливающейся уплотнительной системой
- Участие в режиме реального времени в цифровом двойнике угольного забоя
Данная технология преобразует гидравлические крепи из «пассивной поддержки» в «активную пространственную коррекцию»，формируя ключевой исполнительный элемент интеллектуальной добычи.
