Домкрат передней балки
Гидроцилиндр передней балки — ключевой компонент пространственной регулировки гидравлической крепи, отвечающий за управление положением передней балки и распределение усилия поддержания.
Описание
маркер
Наименование: Гидроцилиндр
Модель: Гидроцилиндр передней балки
Краткое описание:
I. Основное функциональное назначение гидроцилиндра передней балки
Гидроцилиндр передней балки — ключевой компонент пространственной регулировки гидравлической крепи, отвечающий за управление положением передней балки и распределение усилия поддержания. Конкретные функции включают:
1. Прецизионная регулировка угла передней балки
- Регулировка угла наклона балки: +15° вверх / -20° вниз для адаптации к неровной кровле
- В интеллектуальных забоях — динамическое отслеживание положения комбайнового барабана (сокращение среза породы кровли/почвы на 15-30%)
2. Оптимизация распределения усилия поддержания
- Автономное управление усилием в зоне балки (500-1500 кН), формирование ступенчатой системы с основными стойками
- На участках разрушенной кровли — создание дополнительного предварительного усилия (300-500 кН)
3. Защита от осыпания борта забоя
- Мгновенное прилегание балки к кровле (сокращение площади обнажения угольного пласта ≥40%)
- Комбинированное применение с боковыми щитами в мягких пластах (формирование 3D-защиты)
4. Координация с горнотранспортным комплексом
- Интеграция с электрогидравлической системой управления (PM4) для автоматического перемещения крепи
- Контроль зоны дробления угля при верхнепризмочной выемке
II. Технологические преимущества гидроцилиндра передней балки
1. Высокоточная система позиционирования

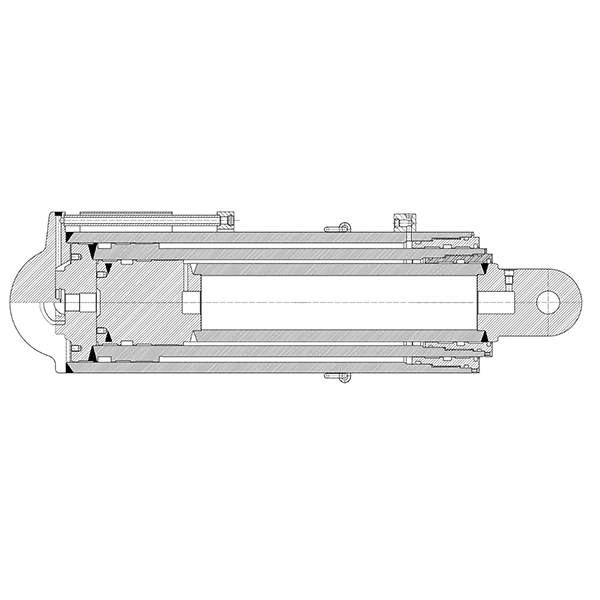

- Двусторонний гидроцилиндр:
Сбалансированное усилие втягивания/выдвижения (напр. 800 кН/700 кН), время срабатывания ≤0.5 с
Встроенный магнитострикционный датчик положения (точность регулировки угла ±0.5°)
- Универсальный шарнир:
Сферическое соединение с углом отклонения ±5° предотвращает заклинивание при неровной кровле
2. Сверхизносостойкий исполнительный механизм
- Усиленный шток:
Покрытие WC-10Co4Cr методом HVOF-напыления
Износостойкость в 8 раз выше хромирования, ресурс ≥50 000 циклов
- Композитная система уплотнений:
Основное уплотнение: модифицированное полиуретановое U-кольцо + кевларовый антиэкструзионный пояс (рабочее давление 60 МПа)
3. Механизмы безопасности
- Двухуровневая защита от перегрузок:
Пилотный предохранительный клапан (механический) + электронная система отсечки (интеллектуальная)
- Аварийная механическая блокировка:
Ручная фиксация положения балки при отказе гидравлики
4. Система быстрого обслуживания
- Модульный уплотнительный блок:
Все уплотнения интегрированы в единый быстроразъёмный модуль (замена <20 минут)
III. Решения для типовых эксплуатационных сценариев
| Обрушение лобовой части забоя | Низкая эффективность ручного крепления | Применение технологии мгновенного прилегания балки снизило обрушения на 80% |
| Осыпание борта забоя | Глубина осыпания превышает 1 метр | Комбинация с боковым щитом позволила контролировать глубину осыпания в пределах 0,3 метра |
| Ступенчатое оседание кровли | Неравномерная нагрузка на крепь | Динамическая регулировка оптимизировала распределение усилий на крепи |
В эпоху интеллектуальной добычи гидроцилиндр передней балки эволюционировал из простого исполнительного элемента в сенсорный терминал мониторинга состояния кровли, став ключевым компонентом безопасной и эффективной эксплуатации.
