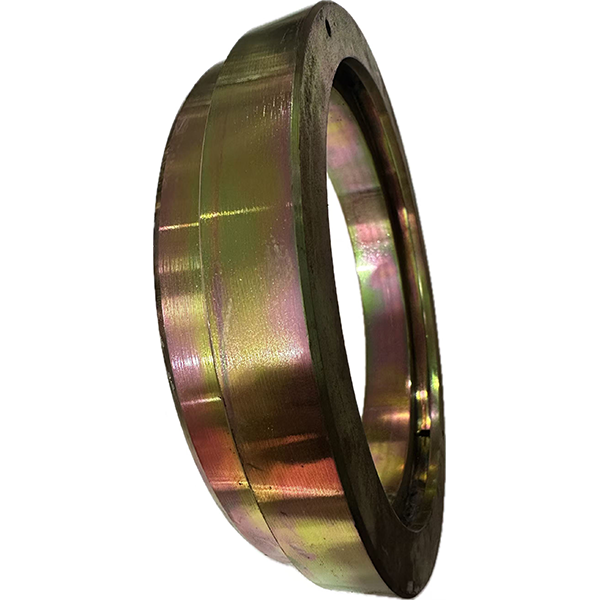

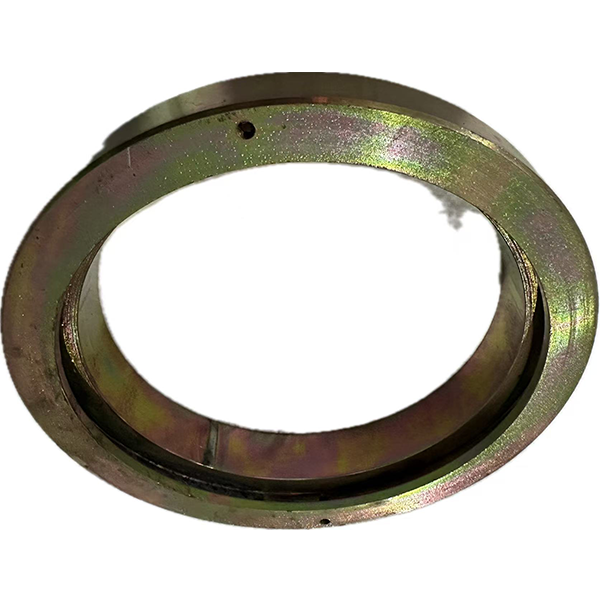

Крышка цилиндра
Головка цилиндра является ключевым давлением уплотнения и пылезащитные части гидравлической колонны, которая находится в конце ствола цилиндра.
Описание
маркер
Название: Головка цилиндра
Модель: Головка цилиндра с защелкивающимися ключами
Введение:
I. Основная цель головки цилиндра
Головка цилиндра является ключевым давлением уплотнения и пылезащитные части гидравлической колонны, которая находится в конце ствола цилиндра, и несет в себе следующие основные функции:
1. Совпадение с направляющей втулкой барьер высокого давления уплотнения
- Уплотнение гидравлического цилиндра, выдерживает рабочее давление 35-60 МПа (эквивалентно 350-600 кг силы/см²).
- Совпадение с направляющей втулкой для формирования двойного уплотнения, утечка <0,1 мл/мин (стандарт ISO 4406)
2. Движение живой колонны с направляющей втулкой
- Обеспечить точность радиального позиционирования колонны ±0,15 мм.
- Выдерживает изгибающий момент 2000-5000 Н-м, возникающий при прогибе колонны.
3. Защитный узел
- Встроенный предохранительный клапан (точность ±2% от заданного давления) и устройство для выпуска воздуха.
- Действует как **последний барьер давления** для гидравлических цилиндров в экстремальных условиях эксплуатации.
4. Конструктивные соединительные узлы
- Колонна соединяется с верхней балкой опоры высокопрочными болтами (класс 12.9).
- Передает давление на крышу 2000-8000 кН.
II. Технические особенности головки блока цилиндров
1. Сверхвысокопрочная конструкция
| Параметры | Технические решения | Эксплуатационные показатели |
| Материалы | Поковки из 34CrNiMo6 | Прочность на разрыв ≥1000МПа |
| Термообработка | Закалка + поверхностная закалка | Вязкость сердцевины AKv ≥60J |
| Уплотнительные поверхности | Лазерная закалка | Твердость HRC55-60 |
| Облегчение | Оптимизация топологии. | Снижение веса на 20% |
Этот компонент превращается из простого уплотнения в интеллектуальный терминал управления гидравлической колонной, который в будущем достигнет глубокой интеграции с системой цифрового двойника и станет ключевой частью интеллектуального строительства шахты.
