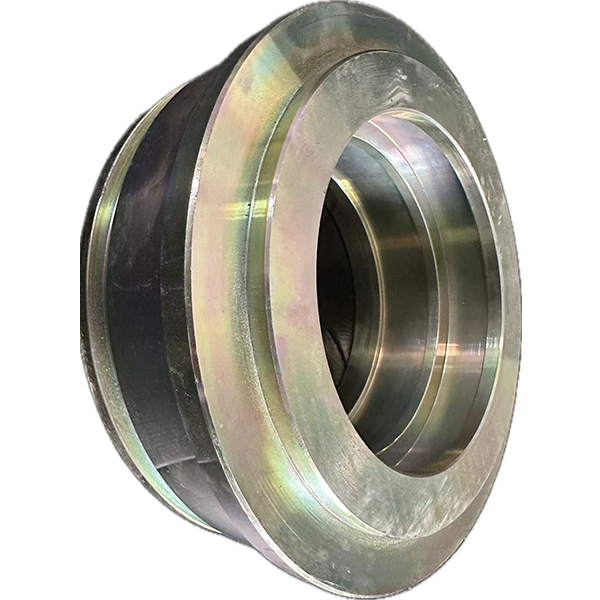

Направляющая втулка со стопорным кольцом
Карта ключ типа направляющей втулки является ключевым направляющих и уплотнительных компонентов гидравлического цилиндра (таких как колонны, домкраты), находится между цилиндром ствола и штока поршня.
Описание
маркер
Название: Направляющая втулка
Модель: Направляющая втулка с ключом
Введение:
I. Основное использование карты ключ типа направляющей втулки
Карта ключ типа направляющей втулки является ключевым направляющих и уплотнительных компонентов гидравлического цилиндра (таких как колонны, домкраты), находится между цилиндром ствола и штока поршня, в основном выполняют следующие функции:
1. Точная направляющая
- Обеспечение линейного направления штока поршня для обеспечения процесса расширения и сжатия без колебаний (радиальное биение ≤ 0,1 мм/м)
- Поддержка боковой силы поршневого штока (например, радиальной силы, когда кронштейн подвергается смещающей нагрузке).
2. Динамическое уплотнение
- Встроенная многоканальная уплотнительная конструкция для предотвращения утечки гидравлического масла (давление ≥ 40 МПа).
- Блокировка угольной пыли, каменной крошки и других загрязняющих веществ от проникновения в цилиндр (эффективность пылезащиты ≥95%)
3. быстрая разборка и сборка шарнира
Быстрое соединение/разъединение штока поршня и ствола цилиндра с помощью механизма с защелкой, что сокращает время обслуживания на 70%.
4. Резервирование безопасности
В экстремальных условиях работы (например, при ударном давлении грунта) служит вторым напряженным кольцом гидроцилиндра, предотвращая разъединение штока поршня.
II. Технические особенности направляющих втулок со шпонкой
1. Инновационная конструкция шпонки
- Двухсторонняя конструкция блокировки:
Принятие косого клина типа ключа (материал 30CrMnTi), угол самоблокировки 12 °, прочность на растяжение ≥ 1100MPa
Грузоподъемность одного ключа может достигать 200 кН, а вся система может выдержать осевое ударное усилие 500 кН.
- Разборка без инструментов:
Карточный ключ и направляющая втулка имеют пружинный преднатяг + гидравлическую конструкцию разблокировки, которые могут быть разобраны без специальных инструментов.
2. Экстремальные условия работы
- Ударопрочная конструкция:
Направляющая втулка оснащена полимерным амортизирующим кольцом, которое может поглотить 50 Дж энергии удара.
- Устойчивость к воздействию окружающей среды:
Поверхностное покрытие из никель-фосфорного сплава (толщина 50μm), через 1000 часов испытания соляным туманом.
Как "умное соединение" гидравлического цилиндра, технические достижения направляющей втулки с защелкивающимся ключом отражены в следующем:
Быстрое обслуживание - механизм защелкивающегося ключа позволяет увеличить эффективность капитального ремонта на 300%
Двойная защита - интеллектуальное уплотнение + амортизирующая конструкция, чтобы справиться с экстремальными условиями работы
Состояние видимости --Профилактическое обслуживание с помощью встроенных датчиков
Эта конструкция широко используется в таком оборудовании, как крепь большой высоты, крепь для выгрузки верхнего слоя угля и т. д. В будущем, благодаря набору Интернета вещей*, она будет превращена в интеллектуальный терминал мониторинга состояния гидравлических цилиндров, что изменит стандарты обслуживания горного оборудования.
