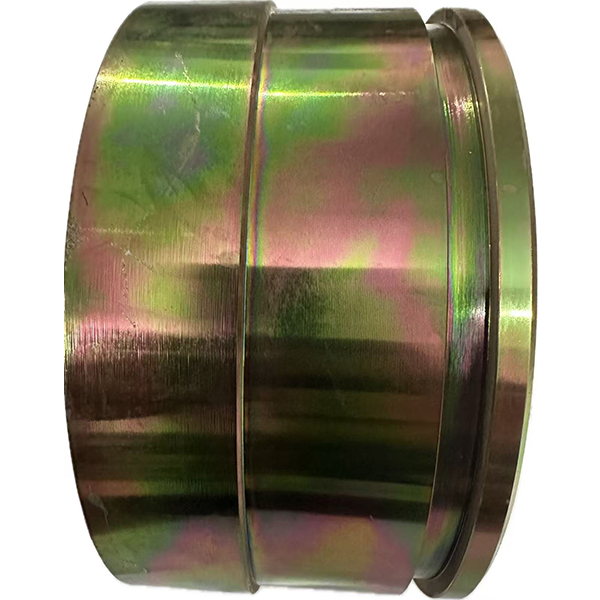

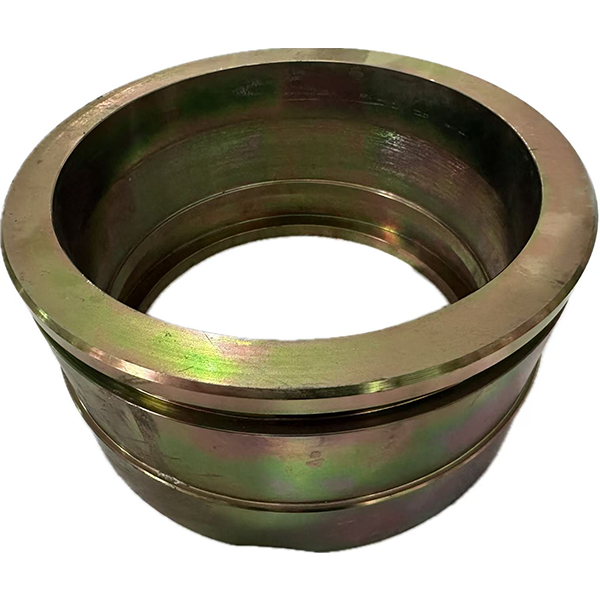

Направляющая втулка стойки со стопорным кольцом
Карты ключ типа направляющей втулки является ключевым компонентом в гидравлической колонне для подключения живой колонны и цилиндра ствола, в шахте системы поддержки.
Описание
маркер
Название: направляющая втулка
Модель: направляющая втулка типа ключ-карточка
Введение:
I. Основное использование карты ключ типа направляющей втулки
Карты ключ типа направляющей втулки является ключевым компонентом в гидравлической колонне для подключения живой колонны и цилиндра ствола, в шахте системы поддержки, чтобы взять на себя следующие основные функции:
1. Точное руководство движением
- Обеспечивает высокоточное линейное перемещение колонны с точностью ±0,1 мм/м для предотвращения срыва, вызванного частичной нагрузкой.
- Выдерживает радиальные усилия до 2000 кН (эквивалентно 200 тоннам бокового давления).
2. Поворотное устройство с динамическим уплотнением
- Встроенная многоканальная система уплотнения, обеспечивающая нулевую утечку при высоком давлении 60 МПа (утечка <0,1 мл/мин).
- Трехступенчатая пылезащитная конструкция блокирует 99% проникновения угольной пыли (в соответствии со стандартом ISO 4406-2017)
3. Быстрая разборка и установка концентратора
- Разборка и сборка без инструментов с помощью ключа для карт с наклонным клином, что сокращает время обслуживания с 4 часов до 30 минут
- Позволяет заменить узел уплотнения без демонтажа колонны под напряжением
4. Безопасная и резервная конструкция
В качестве второго кольца напряжения гидравлического цилиндра, он предотвращает отсоединение цилиндра в экстремальных условиях работы.
II. Технические особенности направляющей втулки со шпонкой
1. Инновационный механизм зацепления
| Компоненты | Процесс обработки материала | Эксплуатационные показатели |
| Корпус защелкивающегося ключа | Упрочнение и закалка 30CrMnTi | Твердость поверхности HRC60-62 |
| Запорная фаска | Угловая конструкция с самоблокировкой 12° | Прочность на разрыв ≥1100 МПа |
| Предварительный натяг пружины | Пружины из инконеля 718 | 100 000 циклов без разрушения |
2. Технология композитного наведения
| Ориентационный слой | Материалы | Функциональные особенности |
| Доминирующая ориентация | Модифицированный PTFE + медный порошок | Коэффициент трения <0,03 |
| Аварийная ориентация | Оловянная бронза | Резервное копирование для экстремальных условий |
| Ударопрочный слой | Полиуретановые эластомеры | Поглощение энергии удара 30 Дж. |
3. Адаптация к экстремальным условиям окружающей среды
-50℃ ~ 150℃ широкий температурный диапазон работы (с использованием специального фторсодержащего резинового уплотнения)
- Устойчивость к коррозии кислот и щелочей (через ISO 9227 2000 часов тест соляного тумана)
III. Типичные сценарии применения
1. Ударная рабочая поверхность под давлением земли:
Карточный ключевой механизм не расшатывается при ударе 50J
2. Поддержка большой высоты шахты (высота шахты>6м):
Выдерживает боковые моменты сверхдлинных токоведущих колонн (5м)
3. Оборудование для разработки морского дна:
Нулевое разрушение уплотнений под давлением на глубине 2000 м.
Эта технология стала стандартной конструкцией современной гидравлической крепи, а в будущем, в сочетании с Интернетом вещей, она будет развиваться в интеллектуальную систему управления с функциями самодиагностики и самонастройки.
