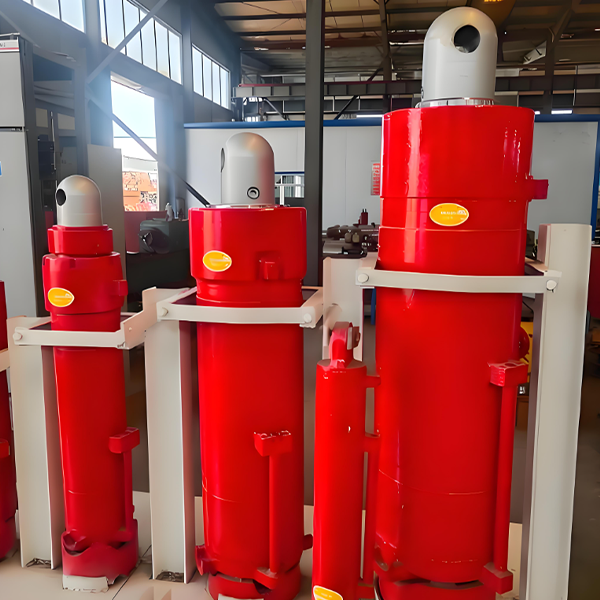

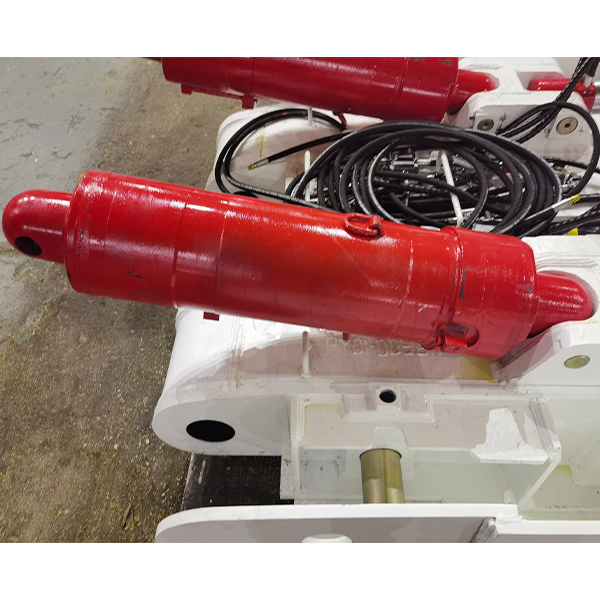

Однотелескопическая стойка
Однотелескопическая стойка является ключевым несущим компонентом шахтной гидравлической крепи，основное применение — поддержка кровли в средне-мощных пластах (мощность 1,5–3,5 м).
Описание
маркер
Наименование: Стойка гидравлической крепи (несущая колонна)
Модель: Однотелескопическая стойка
Краткое описание:
I. Ключевое назначение однотелескопической стойки
Однотелескопическая стойка является ключевым несущим компонентом шахтной гидравлической крепи，основное применение — поддержка кровли в средне-мощных пластах (мощность 1,5–3,5 м). Конкретные функции включают：
1. Активная поддержка кровли
- Обеспечение постоянного рабочего усилия (1500–4000 кН)，регулировка несущей способности в реальном времени через гидросистему，балансировка горного давления
- Начальное усилие достигает 80% номинального，эффективный контроль ранней осадки кровли
2. Прецизионная регулировка высоты
- Одноступенчатая телескопическая конструкция обеспечивает ход 600–2000 мм，адаптация к изменениям мощности пласта
- В автоматизированных забоях，совместно с датчиками перемещения достигается точность позиционирования ±10 мм
3. Функция безопасности при перегрузе
- При превышении давления кровли，реализация постоянного сопротивления скольжению (флуктуация ≤5%) через клапан уступки
- Поглощение ударной энергии 30–50 кДж/м² в шахтах с динамическими проявлениями
4. Синхронное управление оборудованием
- Интеграция с электро-гидравлической системой (напр. PM4)，участие в автоматическом перемещении группы крепей
II. Технологические преимущества однотелескопической стойки
1. Высокопрочная конструкция
- Инновации материалов:
Гильза из бесшовной трубы 27SiMn (термообработка + хонингование)，предел прочности ≥900 МПа
Лазерная наплавка сплава Ni60 на телескопическую колонну，твёрдость HRC 58–62，износостойкость 100 000 циклов
- Компактное проектирование:
Технология переменной толщины стенки (22–28 мм) при равной прочности，снижение веса на 15%
2. Интеллектуальное управление давлением
- Двухканальная сенсорная система:
Волоконно-оптический датчик давления в днище (точность ±0.5% FS)
Магнитострикционный датчик хода в колонне (разрешение 0.1 мм)
- Адаптивное управление:
Регулировка давления насосной станции через PID-алгоритм，флуктуация поддержки ≤3%
3. Адаптация к экстремальным условиям
- Коррозионная стойкость:
Наружное покрытие Dacromet + внутреннее меднение，испытание солевым туманом 1500 часов
- Широкий температурный диапазон:
Низкотемпературное гидравлическое масло，работоспособность при -45℃
III.Типовые сценарии применения
- Комплексная выемка в средних пластах: с крепями арочного типа
- Короткозабойная добыча: быстрое продвижение забоя
- Временная крепь выработок: как стойка опережающей крепи
Однотелескопическая стойка доминирует в разработке средне-мощных пластов благодаря простоте конструкции，легкости обслуживания и низкой стоимости. Её технологическая ценность проявляется в：
- Высокая надёжность — частота отказов всего 1/3 от двухтелескопических стоек
- Прецизионная поддержка — интеллектуальное управление давлением обеспечивает динамическое равновесие системы «кровля-крепь»
- Экономическая эффективность — совокупная стоимость эксплуатации снижена >25%
При интеграции лёгких композитов и технологий интернета вещей，стойка эволюционирует в новое поколение интеллектуальных поддерживающих систем，сохраняя ключевую роль в безопасной добыче полезных ископаемых.
