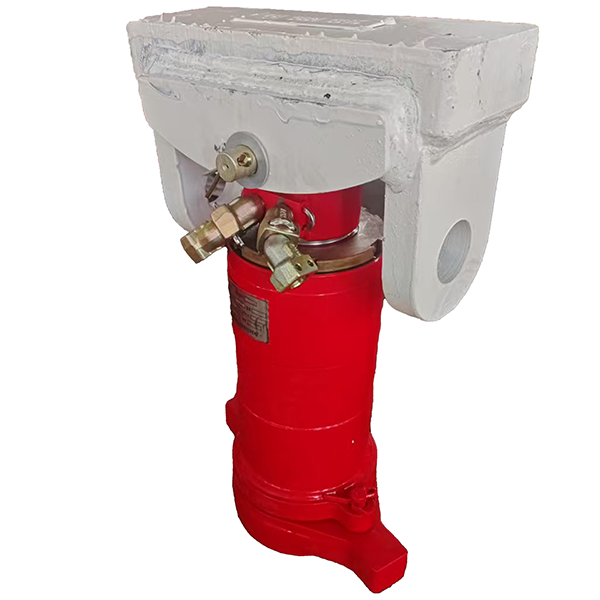

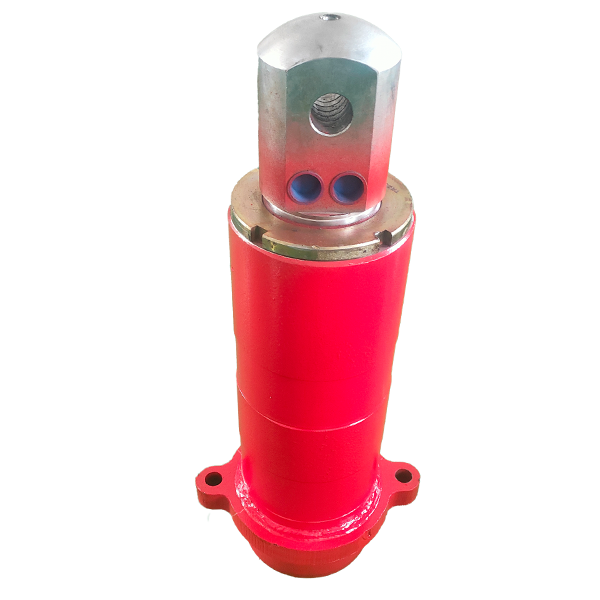

Подъемный домкрат основания
Домкрат подъема почвы — функциональный узел гидравлической крепи, решающий проблему передвижения крепи на слабых почвах.
Описание
маркер
Наименование: Гидравлический домкрат
Модель: Домкрат подъема почвы
Описание:
I. Ключевое назначение домкрата подъема почвы
Домкрат подъема почвы — функциональный узел гидравлической крепи, решающий проблему передвижения крепи на слабых почвах. Основные функции:
1. Отрыв крепи от почвы
- При погружении крепи в слабую почву (глинистые/угольные породы) создает вертикальное усилие (200-500 кН) для отрыва башмака от почвы.
- Снижение сопротивления передвижению >60%, исключение деформации принудительным волочением.
2. Координация передвижения
- Синхронизация с протяжным домкратом для шагающего передвижения (циклы: подъем-протяжка).
- Критично для крутопадающих пластов (>15°) — блокировка сползания крепи.
3. Коррекция давления на почву
- Распределение усилия для адаптации к неровным почвам, минимизация локальной просадки.
4. Аварийное восстановление
- Ключевая точка приложения усилия при перекосах/опрокидывании крепи.
II. Технические преимущества домкрата подъема почвы
1. Специальная конструкция
- Двухсторонний гидроцилиндр:
Сбалансированное усилие выдвижения/втягивания (например, 200кН/180кН), обеспечивает подъем и активное опускание.
- Компактная компоновка:
Плоский корпус цилиндра (высота обычно <150мм), адаптирован для низких пластов.
- Механизм защиты от заиливания:
Шток с самоочищающимся скребком предотвращает попадание шлама в зону уплотнения.
2. Интеллектуальное управление давлением
- Ступенчатый контроль давления:
Режим низкого давления (5-10МПа) для штатного подъема, высокого давления (20-25МПа) при заклинивании.
- Система обратной связи по давлению:
Мониторинг сопротивления подъема в реальном времени, автонастройка насосной станции (интеграция с PM4).
3. Сверхвысокая износостойкость
- Усиление штока:
Лазерное наплавление сплава Fe-Cr-B, твердость HRC58-62, износостойкость в 5 раз выше хромирования.
- Специальная система уплотнений:
Комбинация Y-образного уплотнения с двойной кромкой + металлического пыльника, ресурс 8000 циклов в шламовых средах.
4. Быстродействие
- Высокоскоростная клапанная группа:
Золотник DN10, скорость подъема до 0.3м/с (обычные модели: 0.1м/с).
- Компенсация мгновенных нагрузок:
Встроенный аккумулятор гасит ударные нагрузки, время отклика <50мс.
5. Адаптация к экстремальным условиям
- Коррозионная стойкость:
Покрытие WC-12Co методом HVOF на внешней поверхности цилиндра, устойчиво к кислотам/щелочам.
- Низкотемпературное исполнение:
Сохранение эластичности уплотнений при -40℃ (специальный гидрированный нитрильный каучук).
6. Удобство обслуживания
- Модульный уплотнительный блок:
Все уплотнения интегрированы в быстро заменяемый модуль, время замены <30 минут.
- Визуальный индикатор износа:
Измерительная шкала на торце штока для визуальной оценки износа.
Домкрат подъема почвы — ключевое решение для высвобождения заклинивших крепей, чья технологическая ценность проявляется в:
Точное усилие — интеллектуальный контроль давления исключает чрезмерный/недостаточный подъем
Экстремальная долговечность — срок службы ≥5 лет в тяжелых условиях
Мгновенное реагирование — миллисекундная компенсация давления против заклинивания
В будущем, с применением интеллектуальных алгоритмов и новых износостойких материалов, донный домкрат превратится в интеллектуальный опорный терминал, объединяющий активное зондирование, адаптивную регулировку и рекуперацию энергии, что полностью решит глобальную проблему перемещения опор в условиях мягкого дна.
