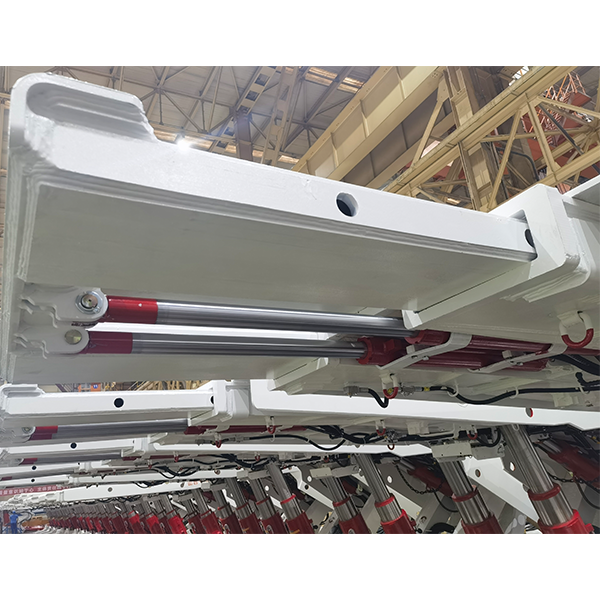

Телескопический домкрат
Телескопический гидродомкрат служит основным исполнительным элементом горношахтного оборудования, включая гидравлические крепи и системы опережающей поддержки кровли.
Описание
маркер
Наименование: Гидравлический домкрат (Гидродомкрат)
Модель: Телескопический гидравлический домкрат
Описание:
I. Ключевое назначение телескопического гидродомкрата
Телескопический гидродомкрат служит основным исполнительным элементом горношахтного оборудования, включая гидравлические крепи и системы опережающей поддержки кровли. Его главные функции:
1. Регулировка высоты крепи
- Реализация многоступенчатого выдвижения (одноступенчатое/двухступенчатое/трехступенчатое) посредством гидропривода для адаптации к различной вынимаемой мощности пласта (1.2~8 м).
- В комплексно-механизированном забое: оперативная регулировка высоты крепи в режиме реального времени по мере подвигания угольного комбайна.
2. Управление давлением кровли
- Обеспечение постоянного рабочего сопротивления (обычно 500~4000 кН) для балансировки давления кровли и предотвращения обрушений.
- В условиях горного удара: демпфирование мгновенной нагрузки за счет функции контролируемой податливости.
3. Согласованное управление оборудованием
- Взаимодействие с электро-гидравлической системой управления (например, PM4) для автоматической перестановки крепи вслед за комбайном, повышая эффективность выемки.
- В интеллектуальных забоях: корректировка положения крепи в реальном времени на основе обратной связи с датчиков.
4. Адаптация к особым условиям работы
- Применение в крепях крутопадающих пластов для предотвращения опрокидывания/сползания или для регулировки хвостовой балки в крепях с верхним обрушением.
II. Технические преимущества телескопического гидродомкрата
1. Высокопрочная многоступенчатая конструкция
- Материалы:
Цилиндр: Изготовлен из легированной стали 27SiMn. После закалки с отпуском предел прочности ≥900 МПа.
Шток: Поверхность обработана лазерным наплавлением сплава Ni60. Твердость ≥ HRC55. Срок службы увеличен в 3 раза.
- Конструкция:
Гидроцилиндр двустороннего действия: Работает на растяжение/сжатие с улучшенной балансировкой.
Компактная телескопическая система: Трехступенчатый домкрат достигает хода 4 м при длине в сложенном состоянии всего 1.2 м.
2. Интеллектуальное управление давлением
- Электро-гидравлическая синхронизация:
Интегрированные датчики давления/перемещения для мониторинга состояния крепи в реальном времени.
Автоматическая компенсация давления через контроллер PM4 (±3% от заданного сопротивления).
- Защита:
Предохранительный клапан + гидрозамок. Автоматический сброс при перегрузке (исключение разрыва цилиндра).
3. Сверхизносостойкая система уплотнений
- Основные уплотнения:
Комбинация полиуретанового U-кольца + фенольного антиэкструзионного кольца. Рабочее давление 80 МПа.
- Направляющие и защита:
Направляющие из PTFE композита (коэффициент трения <0.05).
Многоступенчатая защита от пыли (соответствует ISO 6195).
4. Быстродействие и энергоэффективность
- Высокочастотный отклик:
Клапаны с большим проходным сечением. Скорость выдвижения/втягивания 0.2 м/с.
- Рекуперация энергии:
В новых моделях: гидроаккумуляторы для сбора энергии при опускании крепи.
5. Адаптация к условиям эксплуатации
- Экстремальные температуры:
Работоспособен при -40℃~+120℃ (специальное низкотемпературное масло).
- Коррозионная стойкость:
Дакрометное покрытие. Выдерживает 1000 часов солевого тумана.
6. Модульное обслуживание
- Быстросъемная конструкция:
Уплотнения и направляющие с защелкивающейся системой. Замена <1 часа.
- Онлайн-диагностика:
Вибрационные датчики прогнозируют износ уплотнений для упреждающего ТО.
III. Тенденции технологического развития
1. Интеллектуальная модернизация:
Технология 5G + цифровой двойник для дистанционного управления в реальном времени.
2. Применение новых материалов:
Экспериментальные цилиндры из углепластика – снижение массы на 40%.
3. Экологичная гидравлика:
Биоразлагаемое масло + рекуперация энергии для снижения энергопотребления.
Телескопический гидродомкрат является гибким позвоночником горной крепи, его ключевая ценность заключается в:
- Интеллектуальная регулировка — миллиметровая точность адаптации к сложным угольным пластам
- Сверхвысокая долговечность — 100 000 циклов выдвижения/втягивания без технического обслуживания
- Безопасность и надежность — многоуровневая защита против горных ударов
В будущем, с прорывами в технологиях IoT и новых материалов, телескопические домкраты будут эволюционировать в направлениях: более интеллектуальные, более легкие, более экологичные, становясь ключевой технологической опорой для строительства интеллектуальных шахт.
