Штырь является основным соединителем между структурными частями гидравлической крепи в шахте.

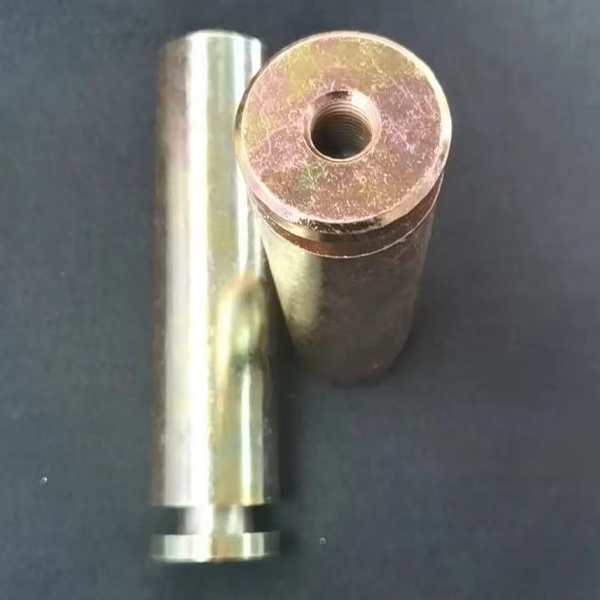

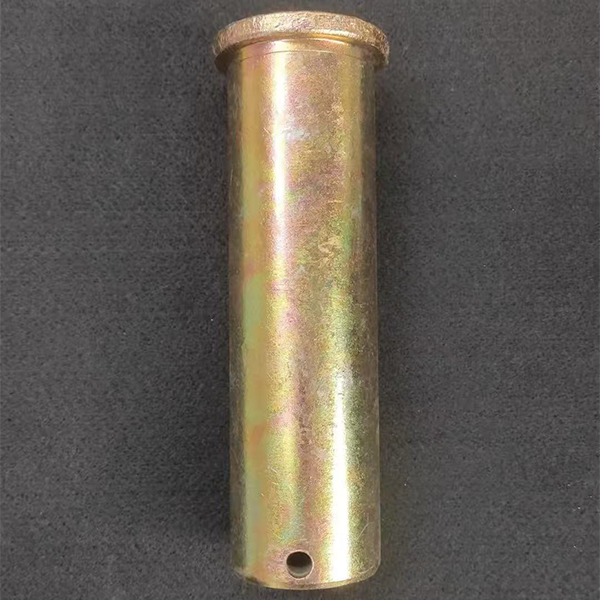

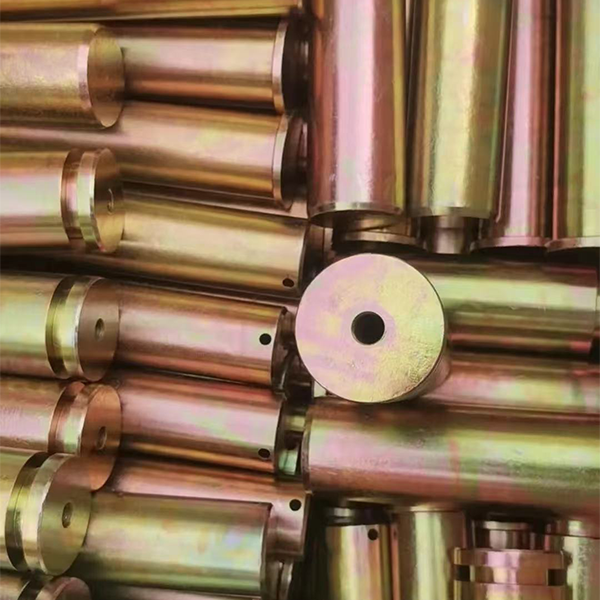

Наименование: Штифты
Описание продукта
Штырь является основным соединителем между структурными частями гидравлической крепи в шахте, и он в основном выполняет следующие функции:
1. Структурное динамическое соединение
- Шарнирное соединение балки кровли, балки покрытия, соединительной штанги и других частей крепи, позволяющее отклоняться на ± 15° в пределах диапазона поворота.
- Несет переменные нагрузки (например, динамические удары при перемещении опоры).
2. Рукава для передачи силового потока
- Передают давление на крышу 200-2000 кН (эквивалентно статической нагрузке 20-200 тонн).
- Служит узлом преобразования крутящего момента в четырехзвенном механизме.
3. Интерфейс защиты от износа
В сочетании с латунной втулкой/шатунным подшипником преобразует трение скольжения в трение качения (коэффициент трения <0,08).
4. Устройство для быстрого демонтажа
Принятие специальной структурной конструкции для реализации демонтажа без инструментов, что может сократить время обслуживания на 70%.
1. Сверхпрочная система материалов
Тип материала | Процесс термообработки | Эксплуатационные показатели | Сценарии |
42CrMo | Отпуск + поверхностная закалка | Прочность на разрыв ≥ 1100 МПа | Обычные опоры |
30CrNi2MoV | Вакуумное науглероживание | Вязкость сердцевины AKv ≥ 80 Дж | Ударные шахты |
17-4PH нержавеющая сталь | Твердый раствор + старение | Класс коррозионной стойкости ≥ PREN35 | Морская добыча |
2. Специальная конструкция
Противовращательная конструкция:
- Плоская структура позиционирования бит/отверстий для штифтов предотвращает случайное вращение во время работы
- Быстрый демонтаж:
- Гидравлический стопорный штифт (автоматическая блокировка при давлении ≥20MPa)
1. Четырехзвенная штанга для поддержки большой высоты горных работ:
Φ180mm негабаритный подшипник пальца подвергается 5000kN-m изгибающий момент
2. Шарнирные крыши укладки угля хвостовой балки:
Условия высокочастотных колебаний (>5 раз в минуту) сохраняют точность
3. Оборудование для разработки морского дна:
Штифт из супердуплексной нержавеющей стали устойчив к Cl-коррозии.
